Kiedy myślisz o montażu bramy garażowej segmentowej z napędem, od razu przychodzi Ci do głowy większy komfort i bezpieczeństwo, prawda? I słusznie! Ale żeby ta brama działała przez lata bez żadnych problemów, musisz naprawdę dobrze przygotować otwór garażowy. Wierz mi, to podstawa.
Jeśli solidnie zaplanujesz i wykonasz wszystkie prace już na etapie budowy czy remontu garażu, oszczędzisz sobie mnóstwo nerwów i pieniędzy. Unikniesz też kłopotów z działaniem bramy w przyszłości. W tym przewodniku pokażę Ci krok po kroku, jak przygotować otwór pod montaż napędu dla Twojej bramy segmentowej. Dzięki temu będzie działać po prostu idealnie.
Dopilnuj wszystkich detali, a Twoja brama garażowa segmentowa z napędem będzie służyć Ci bez zarzutu przez długie, długie lata. Zobaczysz!
Jakie wymiary i przestrzeń montażowa są niezbędne dla bramy garażowej segmentowej z napędem?
Twoja brama garażowa segmentowa z napędem potrzebuje naprawdę precyzyjnie dopasowanego otworu i odpowiedniej przestrzeni montażowej dookoła. Bez tego ani rusz – nie będzie działać, jak powinna, a montaż automatyki stanie się koszmarem.
Musisz zwrócić uwagę na kilka istotnych wymiarów: szerokość otworu (So), wysokość otworu (Ho), wysokość nadproża (Hj/C), przestrzeń boczna (czyli tzw. węgarki W1/W2) i głębokość garażu (Nmin). Zmierz je bardzo dokładnie, żeby Twoja brama garażowa segmentowa została zamontowana zgodnie z tym, co zaleca producent. To naprawdę ważne!
Jakie są standardowe wymiary otworu bramy (So i Ho) dla bramy garażowej segmentowej z napędem?
Szerokość (So) i wysokość (Ho) otworu bramy to podstawowe wymiary, które po prostu muszą pasować, żeby Twoja brama garażowej segmentowa z napędem działała bez zarzutu.
Zazwyczaj szerokość otworu (So) dla garaży jednostanowiskowych to przedział od 2000 do 5500 mm. Jeśli masz samochód osobowy, najczęściej spotkasz się z wymiarami 2000–2500 mm. Dla garaży dwustanowiskowych często montuje się bramy o szerokości 4000 do 5000 mm.
Wysokość otworu (Ho) to standardowo 2100 do 2600 mm. Przykładowo, dla zwykłych aut osobowych wystarczy 210 cm, ale jeśli masz SUV-a czy minivana, pomyśl o 220–240 cm. Dla pojazdów dostawczych często potrzeba już powyżej 240 cm. Pamiętaj jednak, że dokładne wymiary otworu bramy garażowej będą zależeć od konkretnego modelu bramy i od tego, jaki typ prowadzenia torów wybierzesz.
| Wymiar | Symbol | Opis | Typowe wartości dla garaży jednostanowiskowych | Typowe wartości dla garaży dwustanowiskowych |
|---|---|---|---|---|
| Szerokość otworu | So | Odległość między ścianami otworu bramy. | 2000–2500 mm | 4000–5000 mm |
| Wysokość otworu | Ho | Odległość od posadzki do nadproża. | 2100–2600 mm (osobowe: 210 cm, SUV/minivan: 220–240 cm, dostawcze: >240 cm) | Zależne od wysokości pojazdów (często podobnie jak dla jednostanowiskowych, ale można rozważyć wyższe dla większych aut) |
Jaka jest niezbędna przestrzeń montażowa dla bramy garażowej segmentowej z napędem (Hj/C, W1/W2, Nmin)?
Żeby Twoja brama garażowa segmentowa z napędem działała, potrzebujesz też konkretnej przestrzeni montażowej. To znaczy: odpowiedniej wysokości nadproża (Hj/C), miejsca po bokach (W1/W2) i wystarczającej głębokości garażu (Nmin).
Wysokość nadproża (Hj/C) to przestrzeń tuż nad otworem bramy. Dla bramy z napędem zazwyczaj mieści się w przedziale 90–140 mm. Jeśli wybierzesz prowadzenie sufitowe, to nadproże będzie musiało mieć już 210–290 mm. Na przykład, Wiśniowski UniPro dla swoich bram segmentowych z napędem sugeruje minimalne nadproże na poziomie 140 mm, choć standardowo często spotkasz się z 200 mm.
Przestrzeń boczna, którą nazywamy też węgarkami (W1/W2), to odległość od krawędzi otworu do ściany bocznej. Tutaj potrzebujesz 100–140 mm, a najczęściej jest to 110 mm. To miejsce jest super ważne, bo tam montuje się prowadnice torów i sprężyny skrętne, czyli serce mechanizmu bramy. Głębokość garażu (Nmin) też musi być odpowiednia, żeby cała brama, razem z szyną napędu, mogła się swobodnie otworzyć i schować.
Te wartości potrafią się wahać, zazwyczaj od 2850 do 4910 mm – wszystko zależy od szerokości bramy i typu prowadzenia. Przykładowo, przy większych bramach (powyżej 3000 mm szerokości) często stosuje się sprężyny skrętne zamiast naciągowych, co może wymagać nadproża o wysokości 117–141 mm. Zawsze, ale to zawsze, zaglądaj do instrukcji konkretnego producenta, na przykład Hörmann RenoMatic. Minimalne wartości bywają różne, w zależności od modelu i zastosowanej automatyki.
Dlaczego wzmocnienia konstrukcyjne to fundament stabilnego montażu bramy garażowej segmentowej z napędem?
Wzmocnienia konstrukcyjne to absolutna podstawa, żeby Twoja brama garażowa segmentowa z napędem działała długo, bezpiecznie i po prostu dobrze. Jeśli otwór będzie odpowiednio przygotowany, cała konstrukcja będzie stabilna. Dzięki temu unikniesz odkształceń i problemów podczas codziennego użytkowania.
Pomyśl o tym: solidne nadproże, usztywnione ościeżnice i profile wzmacniające płaszcz bramy to jak kręgosłup. Chronią bramę przed różnymi obciążeniami, na przykład przed zjawiskiem efektu bimetalicznego. Bez tych wzmocnień duża brama może po prostu nie chodzić płynnie, a to oczywiście skróci jej życie i sprawi, że prędzej czy później pojawią się usterki.
Jak przygotować solidne nadproże i usztywnione ościeżnice dla bramy garażowej segmentowej z napędem?
Nadproże musi być naprawdę wytrzymałe i stabilne. Pomyśl, ile siły generuje mechanizm bramy garażowej segmentowej z napędem i ile ona sama waży! Dobre nadproże zapobiega odkształceniom otworu. To priorytet.
Ościeżnice też powinny być solidnie usztywnione i uszczelnione. To bardzo poprawia szczelność całej konstrukcji i znacząco zmniejsza straty ciepła w garażu. Warto pomyśleć o dwulistkowym uszczelnieniu obwodowym albo specjalnych uszczelkach termiczno-wykańczających, które łączą ościeżnicę ze ścianą garażu.
Bramę montuj dopiero po tym, jak otynkujesz ściany i wykończysz posadzkę. Dzięki temu będziesz mieć pewność, że cała konstrukcja zostanie osadzona idealnie, na odpowiednim poziomie, co zapewni jej optymalną szczelność. Zanim w ogóle zaczniesz działać, sprawdź, czy nadproże jest równe i stabilne.
Dlaczego wzmocnienia płaszcza bramy i ochrona przed efektem bimetalicznym są tak ważne dla bramy garażowej segmentowej z napędem?
Koniecznie stosuj fabryczne profile usztywniające płaszcz bramy! Chodzi o to, żeby zabezpieczyć Twoją bramę garażową segmentową z napędem – zwłaszcza te większe i ciemniejsze – przed tak zwanym efektem bimetalicznym.
Co to jest ten efekt bimetaliczny? To proste: panele bramy mogą się wygiąć pod wpływem zmieniającej się temperatury i mocnego słońca. A to z kolei potrafi zablokować prowadnice i spowodować nieszczelności. Czołowi producenci, na przykład Hörmann, od razu integrują takie rozwiązania w konstrukcję bramy. Po prostu wiedzą, co robią.
Te wzmocnienia nie tylko chronią przed odkształceniami, ale też znacząco poprawiają izolację termiczną bramy. Panele o grubości co najmniej 40 mm, wypełnione pianką PU i wsparte takimi profilami, potrafią osiągnąć rewelacyjny współczynnik przenikania ciepła, na przykład Ud = 0,33 W/m²K. A to oznacza, że w Twoim garażu będzie po prostu cieplej, a rachunki za ogrzewanie niższe.
Jak przygotować instalację elektryczną dla napędu bramy garażowej segmentowej?
Wiesz, solidnie przygotowana instalacja elektryczna dla napędu bramy garażowej segmentowej to podstawa bezpieczeństwa i tego, żeby cała automatyka po prostu działała. Musisz spełnić zarówno wymogi prawne, jak i techniczne. Inaczej urządzenie może szwankować, a tego chyba nie chcesz.
Wszystkie prace związane z elektryką koniecznie zleć wykwalifikowanemu i uprawnionemu elektrykowi. On doskonale wie, jak to zrobić zgodnie z przepisami i normami. Trzeba zaplanować dedykowany obwód, który będzie zasilał tylko napęd, odpowiednie zabezpieczenia, a także dobrze rozmieścić wszystkie punkty elektryczne w garażu. To naprawdę ważne!
Jakie są wymogi prawne i ogólne zasady przygotowania instalacji elektrycznej w garażu pod bramę segmentową z napędem?
Jeśli masz garaż murowany, wiedz, że instalacja elektryczna z oświetleniem to u nas obowiązek! Tak mówi §102 Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych budynków. Nie ma dyskusji.
Standardowo, jeśli chodzi o prąd, do garażu podciąga się 230 V (jednofazowe) albo 400 V (trójfazowe). Pomyśl o mocy od 3 do 5 kW – to takie minimum, żeby wszystko, w tym napęd bramy garażowej, działało bez przeciążeń. Cała instalacja musi być wodoodporna i pyłoszczelna. Chodzi o Twoje bezpieczeństwo, bo w garażu różnie bywa.
Zaplanuj sobie rozdzielnię, odpowiednie bezpieczniki, przewody (trzyżyłowe dla 230 V, pięciożyłowe dla 400 V) oraz puszki i gniazdka. To taki ogólny zarys, jak przygotować garaż pod bramę segmentową i inne sprzęty elektryczne.
Dlaczego napęd bramy garażowej segmentowej potrzebuje dedykowanego obwodu elektrycznego i jakie zabezpieczenia są niezbędne?
Twój napęd bramy garażowej segmentowej musi mieć swój własny, oddzielny obwód elektryczny. Nie możesz go podłączyć do już istniejących gniazdek – to podstawa, jeśli chcesz, żeby działał stabilnie i bezpiecznie. Inaczej prosisz się o kłopoty.
Taki obwód powinien być wyposażony w urządzenie, które odetnie napięcie, w zabezpieczenie różnicowo-prądowe (RCD) i oczywiście w zabezpieczenie przed przeciążeniem. Co więcej, pamiętaj o obowiązkowym uziemieniu, które zawsze wykonuj jako pierwsze! Brak dedykowanego obwodu i odpowiednich zabezpieczeń to fatalny błąd, który może skończyć się awarią albo, co gorsza, zagrożeniem dla zdrowia.
Pamiętaj, wszystkie prace związane z instalacją elektryczną bramy garażowej może wykonać tylko i wyłącznie uprawniony elektryk. Musi działać zgodnie z normami bezpieczeństwa, takimi jak EN 13241, EN 12445, EN 12453 oraz Dyrektywą 2006/42/WE. To właśnie te przepisy dbają o to, żeby nikt Cię nie poraził prąd, a automatyka bramy działała, jak należy.
„Eksperci podkreślają, że bezpieczeństwo instalacji elektrycznej to absolutny priorytet, zwłaszcza w przypadku automatyki, dlatego dedykowany obwód i profesjonalny montaż są niezastąpione.”
Jak prawidłowo rozmieścić punkty zasilania i oświetlenia dla bramy garażowej segmentowej z napędem?
Rozdzielnię i wszystkie zabezpieczenia do instalacji elektrycznej bramy garażowej – w tym osobny obwód dla napędu i przycisku sterującego – umieść w łatwo dostępnym miejscu w garażu. To bardzo ważne.
Pomyśl o co najmniej czterech podwójnych gniazdkach, po jednym w każdym rogu garażu. To zapewni Ci komfortowe korzystanie z wszelkich sprzętów. Dobrze też przewidzieć gniazda trójfazowe (400 V) na narzędzia o większej mocy, na przykład spawarkę. Zaplanuj je pod stołami warsztatowymi albo w pobliżu regałów. Oświetlenie w garażu zrób tak, żeby było mocne i równomiernie rozmieszczone – dzięki temu swobodnie wykonasz każdą pracę.
Punkt zasilania dla napędu bramy niech znajdzie się blisko samego mechanizmu, zazwyczaj na suficie. Takie umiejscowienie jest najbardziej estetyczne i funkcjonalne. I pamiętaj, żeby zostawić miejsce na przycisk sterujący oraz ewentualne zasilanie awaryjne!
Jakie narzędzia i materiały są potrzebne, żeby przygotować otwór pod montaż bramy garażowej segmentowej z napędem?

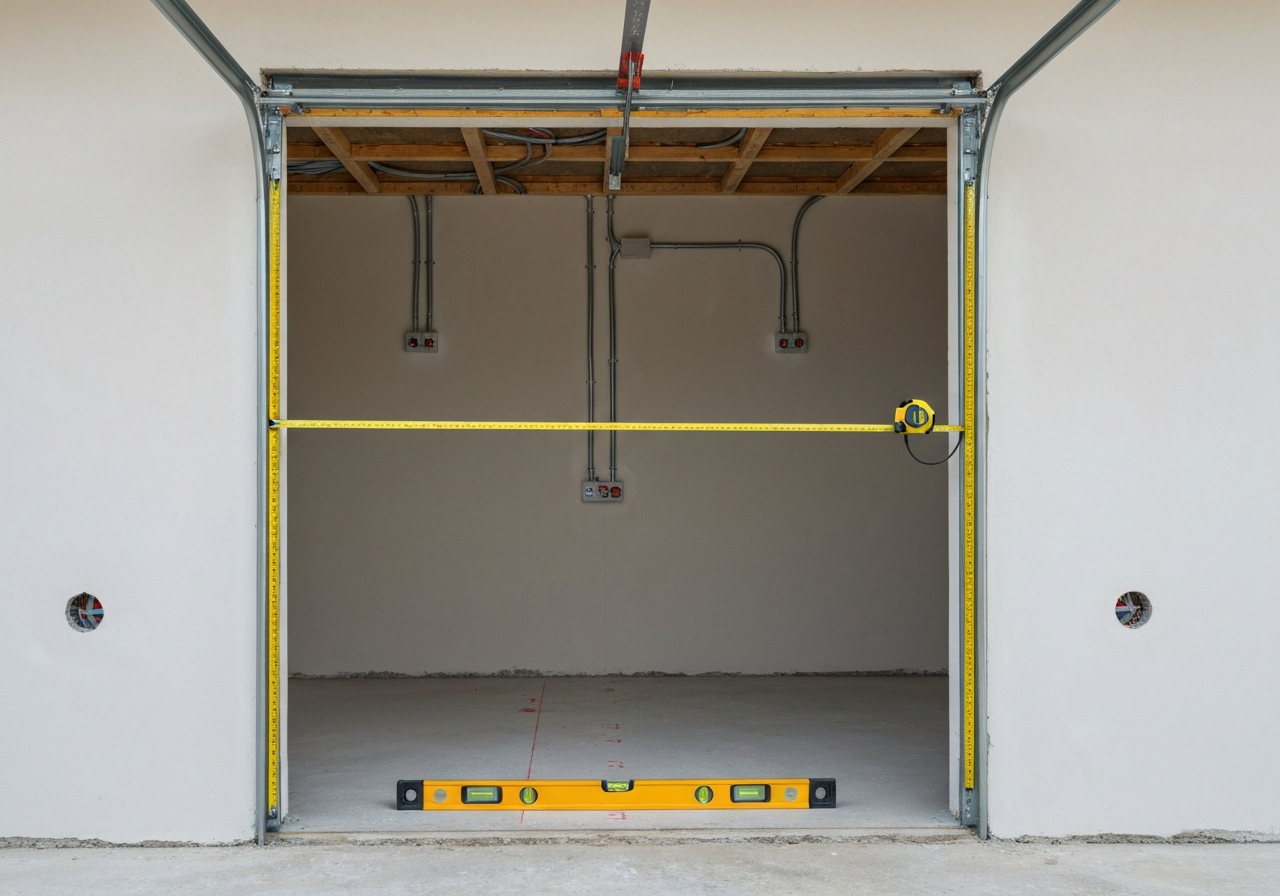

Żeby dobrze przygotować otwór pod montaż napędu dla bramy garażowej segmentowej, potrzebujesz specjalistycznych narzędzi do pomiaru, wiercenia i poziomowania. Do tego oczywiście odpowiednie materiały mocujące.
Te wszystkie rzeczy to podstawa, żeby montaż był precyzyjny, stabilny i żeby Twoja brama działała bezawaryjnie. Pamiętaj, wiele z tych narzędzi i materiałów nie znajdziesz w standardowym zestawie od producenta bramy. Musisz zadbać o nie sam!
Jakie narzędzia do pomiaru, wiercenia i poziomowania przydadzą Ci się przy przygotowaniu otworu pod bramę garażową segmentową z napędem?
Oto narzędzia, bez których ani rusz, kiedy chcesz przygotować otwór pod montaż napędu bramy segmentowej:
- Miarka zwijana lub dalmierz. Użyj ich do precyzyjnych pomiarów szerokości (So) i wysokości (Ho) otworu – pamiętaj, mierz w kilku miejscach.
- Poziomica. Najlepiej długa lub laserowa, pomoże Ci dokładnie sprawdzić pion i poziom otworu oraz późniejszych elementów montażowych.
- Wiertarka z zestawem wierteł. Na przykład 8–12 mm, do wiercenia otworów w ścianach i suficie pod mocowania.
- Marker lub ołówek. Do zaznaczania punktów wiercenia i linii montażowych.
- Młotek. Przyda się do wbijania kołków rozporowych.
- Nożyk do tapet. Nim wykonasz precyzyjne cięcia uszczelek czy kartonu.
Jakie materiały mocujące i akcesoria są potrzebne do przygotowania otworu pod bramę garażową segmentową z napędem?
Oto materiały mocujące, których zazwyczaj nie ma w zestawie z bramą, a bez których się nie obejdzie:
- Kołki rozporowe i śruby. Dobierz je odpowiednio do rodzaju ściany – posłużą do stabilnego mocowania prowadnic, belki dystansowej i szyny napędu.
- Kątowniki perforowane lub podwieszenia systemowe. One zapewnią konstrukcji dodatkową stabilność.
- Długa rozpórka. Bardzo przydatna do tymczasowego podparcia i wyrównania otworu podczas prac.
- Przedłużacz. Niezbędny do zasilenia elektronarzędzi w trakcie montażu.
Pamiętaj, że odpowiednie materiały mocujące to podstawa trwałości i bezpieczeństwa całej instalacji. Nie oszczędzaj na nich!
Jakie są najczęstsze błędy przy przygotowaniu otworu pod bramę garażową segmentową z napędem i jak ich unikać?
Kiedy przygotowujesz otwór pod montaż napędu bramy garażowej segmentowej, najczęściej ludzie popełniają te błędy: niedokładne pomiary, nierówne powierzchnie i zaniedbania przy instalacji elektrycznej. Uniknięcie ich to gwarancja, że montaż pójdzie gładko, a brama będzie działać prawidłowo przez długie lata.
Jeśli źle przygotujesz otwór, możesz mieć problemy z zamykaniem, nieszczelnościami, a nawet uszkodzeniem mechanizmu napędowego. Dlatego poświęć czas na dokładne planowanie i wykonanie wszystkich prac. To Cię uchroni przed kosztownymi poprawkami! Zawsze kieruj się instrukcją producenta, a jeśli masz wątpliwości – skonsultuj się z ekspertem.
Jak uniknąć błędów pomiarowych i niedopasowania wymiarów, przygotowując otwór pod bramę garażową segmentową z napędem?
Żeby nie popełnić błędów w pomiarach, zawsze mierz szerokość (So) i wysokość (Ho) otworu w kilku miejscach, a nie tylko raz! Pamiętaj: dla szerokości wybierasz najmniejszą zmierzoną wartość, a dla wysokości – największą.
Niedokładne pomiary to prosta droga do zacinającej się bramy, nieszczelności, a nawet uszkodzeń napędu. To niestety bardzo częsty problem. Sprawdź też bardzo dokładnie głębokość garażu (Nmin) oraz wysokość nadproża (Hj/C) w wielu punktach. Musisz mieć pewność, że wszystko spełnia minimalne wymagania producenta bramy. Taki precyzyjny pomiar to gwarancja, że przygotowanie garażu pod bramę segmentową pójdzie idealnie.
Jakie problemy powodują nierówne powierzchnie i brak stabilności przy montażu bramy garażowej segmentowej z napędem i jak ich unikać?
Nierówna posadzka garażu to prawdziwa zmora! Przez szpary pod bramą ucieka ciepło, pojawiają się problemy z uszczelkami i bramą segmentową z napędem, która po prostu źle się domyka. Widzisz, ile kłopotów?
Ściany i sufit też muszą być równe! Jeśli są krzywe, nie da się stabilnie zamocować prowadnic i szyny napędu, a to z kolei sprawi, że brama nie będzie poruszać się płynnie. Zanim zaczniesz montaż, koniecznie wyrównaj posadzkę do docelowego poziomu wylewki. Sprawdź też pion ścian i upewnij się, że sufit jest stabilny.
Zadbaj o to, żeby powierzchnie, do których będziesz mocować bramę, były solidne i gładkie. Dzięki temu mocno ograniczysz ryzyko pojawienia się błędów montażowych bramy garażowej.
Jak unikać nieuwzględnionych przeszkód i zaniedbań elektrycznych przy przygotowaniu otworu pod bramę garażową segmentową z napędem?
Zanim zabierzesz się za montaż bramy garażowej segmentowej z napędem, koniecznie sprawdź i usuń wszystkie przeszkody z obszaru montażowego. Mam na myśli belki, lampy, kominy wentylacyjne czy okna – wszystko, co mogłoby zablokować szynę napędu albo po prostu ruch bramy.
Upewnij się, że okna po zamontowaniu bramy nadal będą mogły się swobodnie otwierać, a żadne wystające elementy nie będą kolidować z prowadnicami. A co z elektryką? Brak odpowiednio przygotowanej instalacji elektrycznej bramy garażowej, bez dedykowanego obwodu i właściwych zabezpieczeń, to duży błąd i pewne problemy z automatyką.
Pamiętaj, zaniedbania w tym temacie mogą doprowadzić do awarii napędu, a nawet stworzyć zagrożenie dla bezpieczeństwa. Zawsze kieruj się instrukcją producenta, a jeśli masz wątpliwości, porozmawiaj z ekspertem. To pomoże Ci uniknąć kosztownych błędów montażowych bramy garażowej.
„Jak powiedział jeden z czołowych instalatorów: „Najczęstsze problemy na budowie wynikają z niedbałości na etapie przygotowania – odpowiednia elektryka i brak przeszkód to podstawa”.”
Jak przygotowanie otworu gwarantuje bezproblemowy montaż bramy garażowej segmentowej z napędem?
Staranne przygotowanie otworu pod montaż bramy garażowej segmentowej z napędem to po prostu recepta na to, żeby służyła Ci długo, bez żadnych awarii, a Ty cieszył się komfortem i bezpieczeństwem każdego dnia.
Zapamiętaj: musisz zadbać o precyzyjne pomiary wszystkich wymiarów otworu (So, Ho, Hj/C, W1/W2, Nmin), o solidne wzmocnienia konstrukcyjne, o prawidłową i bezpieczną instalację elektryczną oraz o skompletowanie wszystkich niezbędnych narzędzi i materiałów. Uniknięcie typowych błędów montażowych na tym etapie to absolutna podstawa Twojego sukcesu!
Poświęcając czas i uwagę na przygotowanie garażu pod bramę segmentową, tak naprawdę inwestujesz w trwałość i niezawodność całego systemu. Masz jakieś wątpliwości albo potrzebujesz profesjonalnego wsparcia? Nie wahaj się! Skontaktuj się z naszymi ekspertami – pomożemy Ci zapewnić fachowy montaż i długoletnie zadowolenie z Twojej bramy garażowej!
