Pomyśl o zbrojeniu wieńca dachowego – to taki cichy bohater, który, choć ukryty, gra fundamentalną rolę dla stabilności Twojego domu i jego długowieczności. Wieniec dachowy to pozioma, żelbetowa belka, która niczym mocny uścisk scala całą konstrukcję. Bez odpowiedniego zbrojenia wieńca Twoja budowla byłaby po prostu narażona na poważne zagrożenia, takie jak pęknięcia ścian czy niebezpieczne deformacje. W tym artykule opowiem Ci o jego funkcjach, o tym, jaką rolę zbrojenie odgrywa w jego konstrukcji oraz co może się stać, gdy zostanie wykonane niewłaściwie.
Czym właściwie jest wieniec dachowy i co robi?
Wyobraź sobie wieniec dachowy jako poziomą, żelbetową belkę, którą wylewa się na ścianach kolankowych. To on bierze na siebie ciężar dachu i rozkłada go równomiernie na ściany budynku, a do tego usztywnia całą konstrukcję. Działa jak taka solidna obręcz, która łączy wszystkie ściany w jedną, spójną całość. Nie ma co, jego obecność jest absolutnie niezbędna, żeby każdy budynek – czy to mały domek, czy wielopiętrowy blok – mógł prawidłowo funkcjonować. Wieniec dachowy naprawdę chroni budynek przed masą problemów konstrukcyjnych. Poniżej zobaczysz, jakie ma zadania:
- Przenoszenie obciążeń: Równomiernie rozprowadza ciężar z więźby dachowej czy konstrukcji stropodachu na ściany nośne i dalej, aż do fundamentów. Dzięki temu nie ma miejsc, gdzie naprężenia skupiałyby się w jednym punkcie.
- Usztywnianie konstrukcji: Po prostu łączy ściany budynku w jedną całość – zarówno w pionie, jak i poziomie. To sprawia, że cały dom jest o wiele bardziej odporny na wszelkie siły zewnętrzne.
- Przeciwdziałanie deformacjom: Skutecznie eliminuje ryzyko pęknięć, odkształceń i nierównomiernego osiadania ścian. Wieniec po prostu nie dopuszcza do powstawania rys i uszkodzeń w murach.
- Odporność na siły poziome: Zwiększa odporność budynku na działanie wiatru, sił sejsmicznych oraz tych rozpierających, które idą od dachu. Chroni konstrukcję przed bocznymi przemieszczeniami.
- Wyrównanie poziomów: Zapewnia stabilne oparcie dla stropów, a także równomierne i pewne mocowanie dla murłaty, czyli podstawy konstrukcji dachu. Masz wtedy pewność, że wszystkie elementy dachu będą dobrze ułożone.
Podsumowanie funkcji wieńca dachowego
| Funkcja wieńca dachowego | Opis |
|---|---|
| Przenoszenie obciążeń | Równomierne rozprowadzanie ciężaru dachu na ściany i fundamenty. |
| Usztywnianie konstrukcji | Łączenie ścian w spójną całość, zwiększając odporność na siły zewnętrzne. |
| Przeciwdziałanie deformacjom | Zapobieganie pęknięciom, odkształceniom i nierównomiernemu osiadaniu ścian. |
| Odporność na siły poziome | Zwiększenie odporności na wiatr, siły sejsmiczne i rozpierające od dachu. |
| Wyrównanie poziomów | Stabilne oparcie dla stropów i pewne mocowanie dla murłaty. |
Po co to zbrojenie w wieńcu dachowym?
Pewnie zastanawiasz się, po co to całe zbrojenie w wieńcu dachowym. Otóż beton sam w sobie, choć bardzo wytrzymały na ściskanie, ma jedną dużą słabość – kiepsko radzi sobie z siłami rozciągającymi. I tu właśnie wkracza stal zbrojeniowa! To ona niweluje tę niedoskonałość, sprawiając, że żelbetowy wieniec może skutecznie przenosić różnego rodzaju siły. Stal daje betonowi elastyczność i zdolność do absorbowania naprężeń, których czysty beton po prostu by nie wytrzymał. Dzięki temu wieniec dachowy staje się naprawdę mocnym, żelbetowym elementem.
Jak zbrojenie dba o stabilność i nośność?
Zbrojenie w wieńcu dachowym to gwarancja stabilności i nośności. Wzmacnia żelbetowy wieniec, a ten z kolei równomiernie rozkłada siły, usztywnia konstrukcję i zapobiega deformacjom ścian. Prawda, że to superważne dla integralności całego budynku?
- Przenoszenie i rozkład obciążeń: Zbrojenie, czyli pręty podłużne i strzemiona, sprawia, że obciążenia pionowe z dachu i stropów są efektywnie przenoszone na ściany nośne. Ten mechanizm minimalizuje koncentrację naprężeń, rozkładając je równomiernie na całą powierzchnię ścian i fundamentów. To zapewnia stabilność budynku i chroni go przed uszkodzeniami, na przykład pęknięciami spowodowanymi nierównomiernym osiadaniem gruntu.
- Odporność na siły zewnętrzne: Wieniec ze zbrojeniem usztywnia konstrukcję – zarówno w pionie, jak i poziomie – zwiększając jej odporność na siły takie jak wiatr, obciążenia śniegiem czy siły sejsmiczne. Skutecznie zapobiega przechylaniu się budynku oraz deformacjom ścian poddasza i ścian szczytowych. Pręty zbrojeniowe i beton współpracują ze sobą, zapewniając integralność i sztywność całej budowli, szczególnie pod naporem dachu skośnego.
- Zapobieganie deformacjom i pęknięciom: Dobrze wykonane zbrojenie wieńca gwarantuje, że konstrukcja skutecznie przeciwdziała siłom rozciągającym i rozpierającym, które mogłyby prowadzić do pęknięć ścian, wyginania się elementów i innych uszkodzeń mechanicznych. W ten sposób podnosisz trwałość i bezpieczeństwo swojego domu. Jak podkreśla ekspert budownictwa, dr inż. Jan Kowalski: „Zbrojenie wieńca dachowego zwiększa odporność budynku na obciążenia i siły zewnętrzne poprzez wzmocnienie żelbetowego wieńca, który równomiernie rozkłada siły, usztywnia konstrukcję i zapobiega deformacjom ścian”.

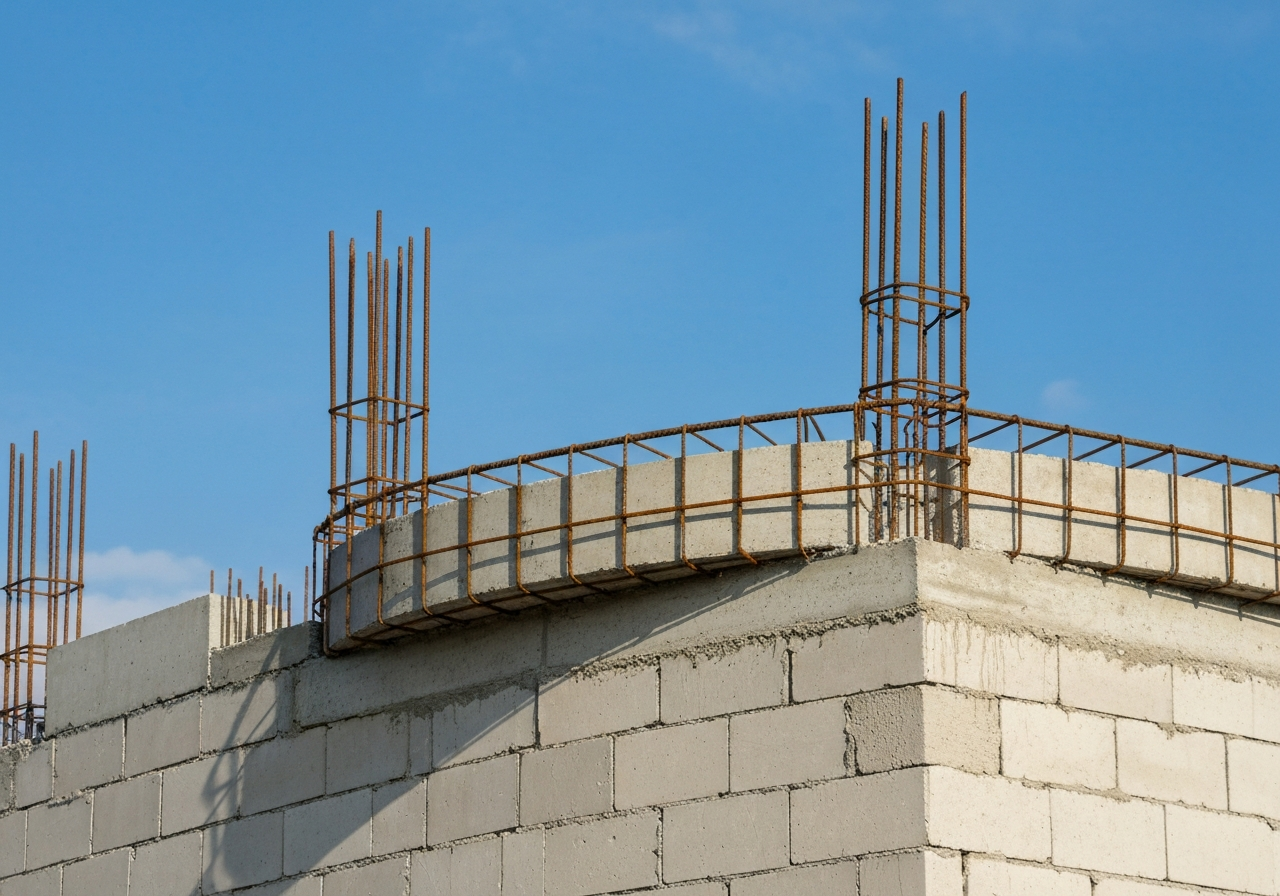

Jak wygląda typowe zbrojenie wieńca dachowego?
Zazwyczaj zbrojenie wieńca dachowego składa się z czterech głównych prętów, o średnicy 12–16 mm, oraz strzemion o średnicy 6–8 mm, które rozmieszcza się co 20–25 cm. Te główne pręty, zrobione ze stali żebrowanej, układa się po dwa na górze i dwa na dole, a potem łączy się je strzemionami, tworząc kształt prostokąta lub kwadratu. Często spotykamy się z tym, że wieniec ma 4 druty stalowe o średnicy 12 mm, połączone strzemionami ustawianymi co około 30–40 cm. Takie zasady zapewniają optymalną wytrzymałość. Pamiętaj, że prawidłowe ułożenie zbrojenia to podstawa dla całej konstrukcji.
Struktura zbrojenia wieńca dachowego
Zbrojenie wieńca dachowego ma bardzo precyzyjne rozmieszczenie, bo tylko wtedy będzie skutecznie przenosić obciążenia. Istnieją ściśle określone zasady, jak układać pręty i strzemiona. Po prostu, bez prawidłowego ich ułożenia wieniec nie spełni swojej roli.
Struktura zbrojenia wygląda tak:
- Pręty główne: Zazwyczaj są to cztery pręty ze stali żebrowanej o średnicy 12–16 mm, układane po dwa na górze i dwa na dole. Kiedy mówimy o ścianach wewnętrznych, czasem dopuszcza się trzy pręty podłużne – dwa na górze i jeden na dole. Co ciekawe, dolne pręty zbrojeniowe wieńca układa się pod belkami stropowymi, a górne – nad zbrojeniem belek.
- Strzemiona: To stalowe elementy o średnicy 6–8 mm, rozmieszczane co 20–25 cm (albo 30–40 cm, w zależności od projektu). Strzemiona tworzą zamknięty układ wokół prętów głównych. Ich głównym zadaniem jest stabilizowanie prętów głównych, zapewnienie sztywności wieńca i zapobieganie ich wyboczeniu.
Co wpływa na projektowanie zbrojenia wieńca dachowego?
To, jakie zbrojenie wieńca dachowego dobierzemy, zależy od kilku parametrów, które musisz mieć precyzyjnie określone w projekcie konstrukcyjnym. Każdy budynek to inna historia i wymaga indywidualnego podejścia do kwestii zbrojenia. Dlatego niezbędna jest szczegółowa analiza projektu.
Do tych parametrów należą między innymi:
- wymagania projektowe i rodzaj budynku,
- przewidywane obciążenia konstrukcyjne, takie jak siły grawitacyjne, wibracje czy naprężenia,
- szerokość ścian oraz wymiary wieńca.
Zbrojenie powinno być ciągłe na wszystkich ścianach, a w narożnikach odpowiednio zakotwiczone. Pamiętaj, że już na etapie wylewania stropu musisz wypuścić zbrojenie, które pozwoli odpowiednio połączyć go z wieńcem dachowym, często za pomocą żelbetowych słupów. Dzięki temu strop i ściana będą świetnie ze sobą współpracować.
Co się dzieje, gdy zbrojenie wieńca dachowego jest źle zrobione lub go brakuje?
Kiedy zbrojenie wieńca dachowego jest wykonane nieprawidłowo albo w ogóle go nie ma, możesz spodziewać się poważnych zagrożeń dla bezpieczeństwa i trwałości konstrukcji. Mówimy tu o naprawdę kosztownych i niebezpiecznych konsekwencjach, które wpływają na bezpieczeństwo całego budynku, zwłaszcza jeśli chodzi o przenoszenie sił poziomych z dachu.
Utrata sztywności i deformacje – zbrojenie wieńca dachowego jest konieczne!
Brak zbrojenia wieńca dachowego to prosta droga do utraty sztywności konstrukcji i nadmiernych deformacji ścian. To bezpośrednio wpływa na bezpieczeństwo Twojego domu. Jeśli wieniec nie jest odpowiednio zbrojony, osiadanie może prowadzić do gwałtownych deformacji, a ściany po prostu przestaną być pionowe. Taka sytuacja to zagrożenie dla całej konstrukcji.
Budynek staje się niestabilny, co może skutkować poważnymi uszkodzeniami. Wyobraź sobie ściany, które tracą pion – to znacząco obniża bezpieczeństwo całego obiektu.
Zarysowania i pęknięcia ścian – widoczne sygnały problemu
Brak prawidłowego wieńca dachowego często objawia się widocznymi zarysowaniami i ukośnymi pęknięciami ścian. Zauważysz je szczególnie nad i pod otworami okiennymi, a także w ścianach szczytowych. Te uszkodzenia to sygnał, że masz do czynienia z poważnymi problemami strukturalnymi. Gdy wieńca brakuje na całej jego szerokości, na przykład przy kominach, bardzo często pojawia się charakterystyczne pękanie ścian szczytowych.
Takie uszkodzenia, choć początkowo wyglądają estetycznie, są symptomem głębszych problemów strukturalnych. Osłabiona konstrukcja po prostu nie radzi sobie z naturalnymi obciążeniami.
Siły rozpierające z dachu – beton potrzebuje zbrojenia
Zbrojenie wieńca dachowego jest wręcz niezbędne do przeciwdziałania siłom rozpierającym od dachu. Dlaczego? Bo beton samodzielnie nie jest w stanie przenieść wystarczających sił rozciągających. Przy dachach dwuspadowych czy wielospadowych wieniec musi skutecznie przyjmować te poziome siły rozpierające, które generują krokwie. Bez właściwego zbrojenia dach zaczyna „rozjeżdżać” ściany, co prowadzi do ich przemieszczeń i pęknięć. Jak trafnie zauważa ekspert budowlany: „Wieniec musi być właściwie zbrojony, ponieważ beton nie przenosi rozciągania w wystarczającym stopniu. Dlatego konieczne jest dobranie odpowiedniego zbrojenia na reakcje z dachu, które występują z krokwi”.
To jest jeden z najczęstszych powodów awarii w starszych budynkach modernizowanych bez zachowania zasad konstrukcyjnych. Niewłaściwie wykonane zbrojenie wieńca to niestety częsta przyczyna wielu katastrof budowlanych. Taka sytuacja naprawdę zagraża całej konstrukcji.
Długoterminowe zagrożenia – ukryte niebezpieczeństwa
Długoterminowe zagrożenia, które niesie ze sobą brak prawidłowego zbrojenia wieńca dachowego, to między innymi wcieki wody. A woda, jak wiesz, prowadzi do korozji stali zbrojeniowej i rozerwania betonu. Do tego dochodzi zwiększona podatność na działanie wiatru i problemy z osiadaniem fundamentów. Szczeliny i pęknięcia w konstrukcji stają się idealną drogą dla wilgoci. Woda wnikająca do wnętrza konstrukcji niszczy ją od środka. Korozja zbrojenia jest szczególnie niebezpieczna i podstępna.
Zwiększona podatność na działanie wiatru może prowadzić do dalszych deformacji i uszkodzeń podczas silnych nawałnic. Problemy z osiadaniem fundamentów tylko potęgują naprężenia, przyspieszając degradację budynku. Wszystko to, niestety, prowadzi do spadku wartości nieruchomości i konieczności bardzo kosztownych remontów. Czy naprawdę chcesz ryzykować?
Jak wieniec dachowy współpracuje z resztą konstrukcji?
Żelbetowy wieniec dachowy działa jak obwodowy pas nośny, który integruje się z różnymi elementami konstrukcyjnymi. Wszystko po to, żeby zapewnić spójność i stabilność całego budynku. Jego funkcja nie ogranicza się tylko do dachu – dotyczy całej struktury! Wieniec skutecznie łączy wszystkie elementy w jedną całość, dzięki czemu cały budynek pracuje jak jednolity, zgrany organizm.
Połączenia, które tworzą spójny budynek
Połączenia wieńca dachowego z innymi elementami konstrukcji zapewniają spójność budynku poprzez wzajemne przenoszenie obciążeń i usztywnianie całości. Wieniec to taka solidna obręcz, która scala Twój dom, zabezpieczając go przed niepożądanymi ruchami.
- Ściany nośne i kolankowe: Wieniec spina ściany zewnętrzne i wewnętrzne, przeciwdziałając ich rozsuwaniu pod wpływem sił rozporowych od dachu, wiatru czy śniegu. Przenosi obciążenia z dachu na fundamenty, eliminując nierównomierne osiadanie i pęknięcia. W ten sposób tworzy jednolitą i sztywną tarczę.
- Konstrukcja dachowa (więźba, murłata): Zapewnia stabilne oparcie dla murłaty lub bezpośrednio dla wiązarów dachowych. Przenosi ciężar dachu i dynamiczne obciążenia poziome, zwiększając odporność na wiatr i siły sejsmiczne. To połączenie gwarantuje, że dach jest integralną częścią budynku.
- Stropy i nadproża: Wieniec tworzy z nimi poziome tarcze usztywniające, umożliwiając równomierne oparcie stropów na murach. W budynkach wielokondygnacyjnych łączy poszczególne poziomy w spójny układ statyczny. To naprawdę fundamentalne dla stabilności piętrowych konstrukcji.
Dzięki tej współpracy wieniec nadaje konstrukcji murowanej integralność, chroniąc ją przed uszkodzeniami i umożliwiając równomierzną pracę wszystkich elementów budynku. Prawidłowo wykonany wieniec to gwarancja bezpieczeństwa na lata.
Zbrojenie wieńca dachowego – gwarancja bezpieczeństwa!
Zbrojenie wieńca dachowego to naprawdę fundamentalny wymóg dla trwałości i stabilności Twojego budynku. Gra główną rolę w przenoszeniu obciążeń, usztywnianiu konstrukcji oraz ochronie przed deformacjami i siłami zewnętrznymi. To nie jest jakiś tam detal, ale jeden z najważniejszych elementów całej konstrukcji nośnej. Pomyśl o tym: to on odpowiada za bezpieczeństwo i długowieczność Twojego domu.
Dobrze wykonane zbrojenie wieńca dachowego gwarantuje, że ściany będą sztywne, wolne od pęknięć i odporne na siły poziome – czy to od wiatru, czy od ciężaru dachu. Zapewnia to integralność konstrukcji i chroni Cię przed przyszłymi, kosztownymi problemami. Dlatego profesjonalny projekt konstrukcyjny i jego staranne wykonanie przez doświadczonych specjalistów są po prostu absolutnie niezbędne.
Jeśli planujesz budowę lub remont, zawsze upewnij się, że projekt konstrukcyjny przewiduje odpowiednie zbrojenie wieńca dachowego, a same prace wykonują naprawdę doświadczeni specjaliści. Pamiętaj, inwestycja w solidne zbrojenie wieńca dachowego to inwestycja w bezpieczeństwo Twojego domu na długie lata. Nie warto na tym oszczędzać!
