Zbrojenie fundamentów płytowych – jak to zrobić?

Zbrojenie płyty fundamentowej – cóż to takiego i dlaczego jest tak istotne? Mówiąc najprościej, to wzmocnienie fundamentu za pomocą stalowych prętów. Dzięki nim płyta jest sztywna, wytrzymała i niestraszne jej rozciąganie czy zginanie. Sama płyta stanowi kluczowy element konstrukcji budynku, bo to ona równomiernie rozkłada ciężar na grunt.

Dlatego jej solidne zbrojenie to podstawa stabilności i długowieczności całego budynku. W tym artykule przyjrzymy się bliżej, jak to wszystko ogarnąć: od projektowania, przez wybór odpowiednich materiałów, po najczęściej popełniane błędy i skuteczne metody łączenia zbrojenia. Chcę, żebyś czuł się pewnie w tym temacie, bo przecież chodzi o fundament twojego domu!

Jakie są podstawowe zasady projektowania zbrojenia fundamentów płytowych?

Projektując zbrojenie płyty fundamentowej, musisz pamiętać o kilku kluczowych zasadach. Przede wszystkim, pręty rozkłada się w dwóch warstwach, równomiernie na całej powierzchni. Trzeba je odpowiednio osadzić i związać, żeby cała konstrukcja działała jako jedna całość. Nie zapominaj też o właściwej ilości stali i jej ochronie przed korozją.

Zbrojenie płyty zawsze układa się w dwóch płaszczyznach prostopadłych do siebie – masz warstwę dolną i górną. Dolne pręty zbrojeniowe mają za zadanie przejąć naprężenia rozciągające, które pochodzą od podłoża gruntowego, co jest fundamentalne dla stabilności. Z kolei górne warstwy przenoszą naprężenia ściskające i zginające, te, które powstają chociażby od obciążenia ścianami czy słupami konstrukcyjnymi. Taka dwuwarstwowa siatka stalowa sprawia, że cały fundament zyskuje odpowiednią sztywność i wytrzymałość. Jak podkreśla Jan Kowalski, doświadczony inżynier budownictwa, „prawidłowo zaprojektowane zbrojenie to kręgosłup płyty fundamentowej, bez którego konstrukcja będzie narażona na osiadanie i pęknięcia.”

Zbrojenie musi być równomiernie rozłożone na całej powierzchni płyty. W ten sposób skutecznie zapobiegniesz pękaniu betonu pod wpływem obciążeń. Ilość stali musisz dobrać do powierzchni płyty i konkretnych obciążeń. Na przykład, pod domem o powierzchni 80 m² zazwyczaj użyjesz około 1000 kg prętów zbrojeniowych o średnicy fi12 mm – takie są normy budowlane. Ważne, żeby pręty były prawidłowo osadzone na odpowiedniej wysokości i starannie związane w pasma nośne, tworząc stałe połączenia poprzeczne i podłużne.

Pamiętaj o ochronie stali przed korozją. Przed ułożeniem pręty muszą być czyste, bez rdzy i tłuszczu. Ważne jest też, żeby pręty zachodziły na siebie na odpowiednią długość, np. co najmniej 70 cm przy średnicy 12 mm. To zapewni ciągłość i efektywne przenoszenie sił.

Jakie pręty zbrojeniowe wybrać do zbrojenia fundamentów płytowych?

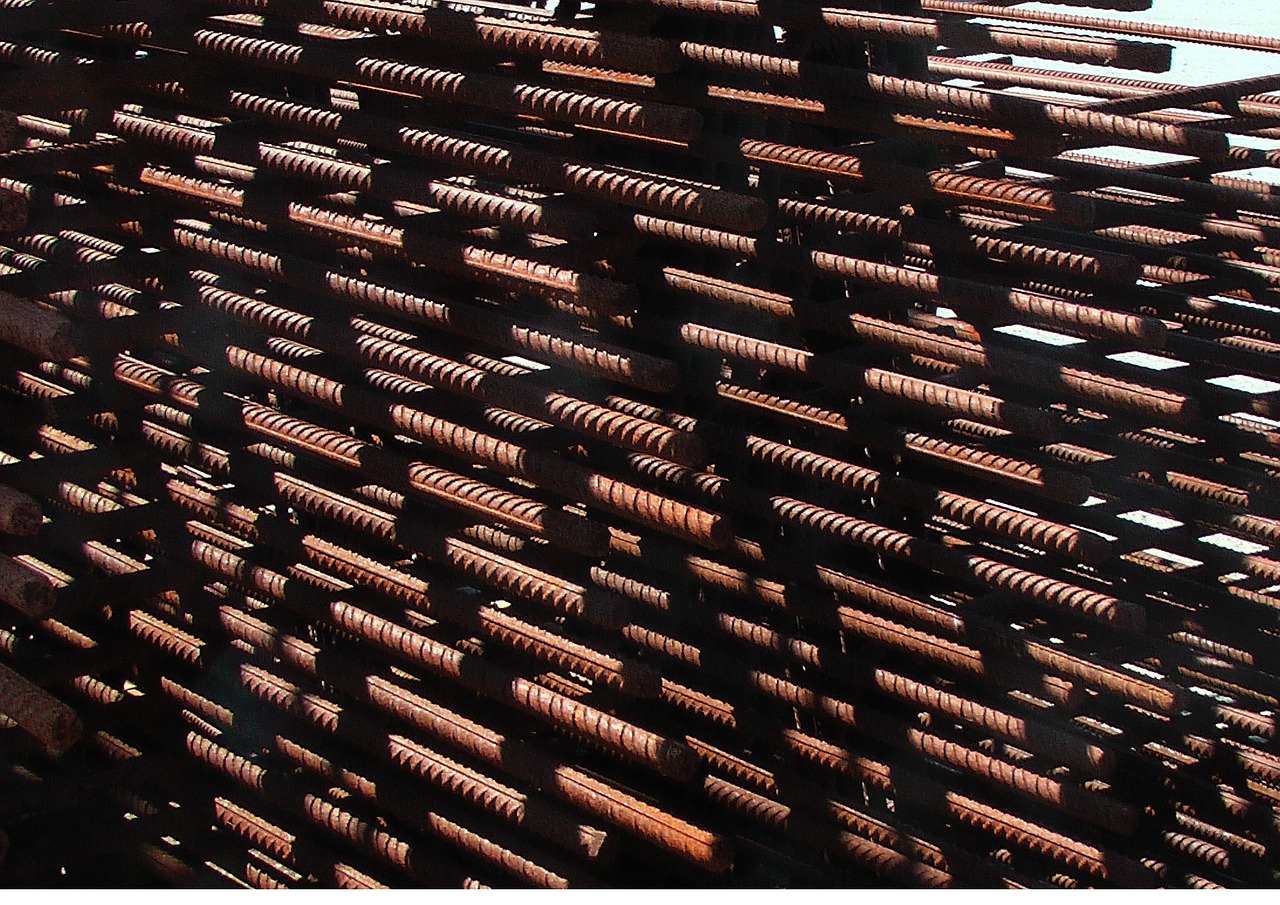

Do zbrojenia fundamentów płytowych najlepiej wybrać pręty żebrowane ze stali klasy A-IIIN (B500SP lub B500B), o średnicy zazwyczaj od 10 do 16 mm. Dlaczego właśnie te? Bo mają podwyższoną odporność na rozciąganie i świetnie łączą się z betonem. Wybierając je, masz pewność, że fundament będzie trwały i wytrzymały.

Beton sam w sobie nie radzi sobie dobrze z naprężeniami rozciągającymi ani z tymi, które powstają przez skurcz czy zmiany temperatury. Zbrojenie z prętów żebrowanych doskonale zapobiega pękaniu i uszkodzeniom fundamentu, które mogłyby pojawić się pod wpływem obciążeń konstrukcji i pracy gruntu. Bez stali zbrojeniowej fundament po prostu nie spełniałby swojej funkcji.

Co wpływa na wybór średnicy i układu prętów? To przede wszystkim wielkość płyty fundamentowej, przewidywane obciążenia budynku, rodzaj gruntu oraz oczywiście specyfika projektu. W tych newralgicznych miejscach, jak okolice słupów czy ścian nośnych, koniecznie zastosuj dodatkowe pręty albo zbrojenie w układzie krzyżowym. To wzmocnienie znacząco zwiększy odporność na punktowe koncentracje naprężeń. Podsumowując, pręty żebrowane A-IIIN to doskonały wybór dla płyt fundamentowych – oferują niezawodność, wytrzymałość i świetną przyczepność do betonu, a to wszystko przekłada się na długą żywotność twojego fundamentu.

Jak prawidłowo rozmieścić zbrojenie w płycie fundamentowej?

Prawidłowe rozmieszczenie zbrojenia w płycie fundamentowej sprowadza się do stworzenia solidnej kratownicy z prętów głównych, ułożonych w dwóch kierunkach. Pamiętaj, zbrojenie przęsłowe idzie u góry, a przypodporowe u dołu – to ważne, bo fundament pracuje inaczej niż stropy. No i nie zapomnij zagęścić zbrojenia tam, gdzie obciążenia są największe, oczywiście z uwzględnieniem warunków gruntowych.

Główne zbrojenie, które odpowiada za przenoszenie momentów zginających, zazwyczaj rozkłada się w dwóch prostopadłych kierunkach. W ten sposób powstaje mocna kratownica. W miejscach, gdzie występują największe momenty zginające – na przykład bezpośrednio pod ścianami nośnymi albo tam, gdzie obciążenia skupiają się od słupów – stosuje się gęstsze i mocniejsze zbrojenie. W tych krytycznych punktach maksymalny rozstaw prętów nie może przekraczać dwukrotności grubości płyty, a minimalny to 250 mm. W mniej obciążonych częściach płyty możesz zastosować większy rozstaw, powiedzmy, trzykrotność grubości płyty, ale nie więcej niż 400 mm dla zbrojenia głównego.

Masz jeszcze zbrojenie rozdzielcze (zwane też drugorzędnym). Jego rolą jest ograniczanie szerokości ewentualnych rys i równomierne rozprowadzanie sił w płycie. Jego rozstaw powinien być mniejszy niż 3,5-krotność grubości płyty (minimum 450 mm) i powinno stanowić co najmniej 20% zbrojenia głównego.

Co ważne, w fundamentach płytowych główne zbrojenie przęsłowe (czyli to w środku rozpiętości) układa się u góry płyty, a zbrojenie przypodporowe (nad podporami) na dole. To inne podejście niż przy stropach, co wynika ze specyficznego rozkładu sił i warunków pracy fundamentu. Pod ścianami nośnymi i słupami często zwiększa się lokalnie grubość płyty, tworząc tzw. ostrogi – mają one lepiej przenosić obciążenia. Te miejsca, podobnie jak wieńce ścian, wymagają szczególnie mocnego zbrojenia. „Staranne rozłożenie zbrojenia, zgodnie z projektem projektanta konstrukcji budowlanych, jest decydujące, żeby uniknąć przyszłych problemów konstrukcyjnych,” zaznacza Piotr Nowak, ekspert ds. konstrukcji.

Warunki gruntowe też mocno wpływają na to, jak dobierzesz wymiary i rozmieszczenie zbrojenia. Rodzaj gruntu decyduje o obciążeniach pośredniczonych przez podłoże i jego nośności. Jeśli grunt jest słabszy albo podatny na osiadanie, warto zwiększyć sztywność płyty fundamentowej, stosując gęstsze zbrojenie. W ten sposób zapobiegasz nadmiernym ugięciom i pęknięciom.

Podsumowując, żeby prawidłowo rozmieścić zbrojenie, potrzebujesz precyzyjnych obliczeń statycznych i dobrze dobranego schematu. Zbrojenie główne umieść zarówno górą, jak i dołem płyty, mając na uwadze jej specyficzną pracę. Koniecznie zachowaj maksymalne dopuszczalne rozstawy prętów, dopasowane do grubości i funkcji płyty, wzmocnij najbardziej obciążone miejsca i zastosuj zbrojenie rozdzielcze. Całość oczywiście musi być zgodna z projektem uprawnionego projektanta – to podstawa!

Jakie są typowe błędy podczas zbrojenia fundamentów płytowych i jak ich unikać?

Podczas zbrojenia fundamentów płytowych łatwo o pomyłki, które mogą mieć poważne konsekwencje. Oto najczęściej spotykane błędy, których musisz się wystrzegać:

• Brak odpowiedniej otuliny betonowej: To jeden z najpoważniejszych problemów. Otulina, czyli warstwa betonu między zbrojeniem a gruntem (lub powierzchnią betonu), powinna mieć od 5 do 7 cm. Bez niej stal rdzewieje, a cała konstrukcja słabnie. Często dzieje się tak, bo nie używa się klinów dystansowych i pręty lądują bezpośrednio na dnie wykopu.
• Niewłaściwa długość zakotwienia i zakładania prętów: Zbyt krótkie zakotwienie sprawi, że konstrukcja będzie mniej wytrzymała, co może prowadzić do pęknięć, a nawet zawalenia fundamentu.
• Zły dobór średnicy lub wytrzymałości prętów: Użycie nieodpowiednich materiałów budowlanych, czyli prętów o złej średnicy czy za małej wytrzymałości, obniża nośność fundamentu.
• Zła liczba prętów lub ich nieprawidłowe rozmieszczenie: Jeśli układ prętów nie zgadza się z projektem, fundament będzie osłabiony.
• Brak ciągłości zbrojenia: Przerwy i niewłaściwe połączenia drastycznie obniżają wytrzymałość konstrukcji.
• Pominięcie uziomu fundamentowego: To zamknięty układ prętów połączonych blisko rozdzielni elektrycznej. Jego brak zagraża ochronie przeciwporażeniowej użytkowników budynku.
• Brak warstwy chudego betonu: Kiedy nie ma warstwy chudego betonu pod fundamentem, woda z betonu nośnego może wsiąkać w ziemię i mieszać się z nią. To osłabia trwałość i stabilność fundamentu.

Jak unikać tych błędów? To proste – trzymaj się projektu i dobrych praktyk! Oto co możesz zrobić:

• Ściśle przestrzegaj dokumentacji projektowej: Zwłaszcza jeśli chodzi o rodzaj, rozmieszczenie i ilość zbrojenia.
• Używaj odpowiednich klinów dystansowych: To one gwarantują właściwą otulinę betonową.
• Dokładnie wykonaj długości zakotwienia i zakładów: Zgodnie z normami budowlanymi.
• Kontroluj prace na każdym etapie: To zapewni ciągłość i prawidłowość rozmieszczenia zbrojenia.
• Pamiętaj o uziomie fundamentowym: Musi być on integralną częścią systemu ochrony elektrycznej budynku.
• Zawsze wykonaj warstwę chudego betonu: Zrób to na dnie wykopu przed ułożeniem zbrojenia i betonu nośnego.

Stosując te zasady, znacząco zwiększasz trwałość i bezpieczeństwo fundamentów płytowych, a także minimalizujesz ryzyko kosztownych napraw czy poważnych awarii konstrukcji.

Jakie są metody wykonania połączeń zbrojenia w płycie fundamentowej?

Połączenia zbrojenia w płycie fundamentowej można wykonać na kilka sposobów. Wybór odpowiedniej metody zależy od tego, jakiej wytrzymałości potrzebujesz, jaki masz sprzęt i ile czasu możesz poświęcić na prace. Poniżej omówię najpopularniejsze techniki:

• Wiązanie drutem: To najprostsza i najczęściej stosowana metoda. Ręcznie lub mechanicznie łączysz pręty zbrojeniowe za pomocą drutu wiązałkowego. Jest to łatwe i tanie, świetnie sprawdza się przy mniejszych obciążeniach, gdzie najważniejsze jest utrzymanie prętów w odpowiedniej pozycji, zanim zalejesz je betonem.
• Zakładki prętów: Ta tradycyjna metoda polega na nałożeniu końców prętów zbrojeniowych jeden na drugi na określoną długość. Dzięki temu siły mogą być przenoszone w sposób ciągły. Zazwyczaj taka zakładka ma około 40 cm dla prętów żebrowanych i 50 cm dla gładkich. Po nałożeniu pręty wiąże się drutem.
• Spawanie zbrojenia: Jeśli potrzebujesz naprawdę trwałego i mocnego połączenia, stapianie końcówek prętów to strzał w dziesiątkę. Pamiętaj, spawanie wymaga doświadczonego spawacza i ścisłej kontroli jakości połączeń. Stosuje się je przy prętach o średnicy od 12 mm i większych, zwłaszcza tam, gdzie konstrukcja musi wytrzymać bardzo duże obciążenia.
• Łączniki mechaniczne: To specjalne elementy łączące, często z gwintem, które pozwalają szybko i precyzyjnie połączyć pręty. Eliminują skomplikowane wiązanie czy spawanie, co przyspiesza pracę na budowie.
• Łączenie za pomocą kołków zbrojeniowych: To kolejna mechaniczna metoda. Specjalne kołki służą do trwałego i solidnego połączenia prętów w fundamentach, zapewniając solidność konstrukcji, co jest przecież fundamentalne dla jej długotrwałej stabilności.

Dodatkowo, przy wiązaniu konstrukcji przestrzennej zbrojenia, możesz spotkać się z różnymi technikami. Wiązanie w szalunku jest proste, ale może być mniej wytrzymałe. Połączenia trójkątne są trwalsze i bardziej odporne na zerwanie. A połączenia kratownicowe? Są najbardziej wytrzymałe, ale też najbardziej czasochłonne w wykonaniu.

Podsumowując, wybór konkretnej metody łączenia zbrojenia w płycie fundamentowej zależy od wielu czynników: od wymagań wytrzymałościowych z projektu, przez dostępność sprzętu, aż po harmonogram i czas, jaki masz na wykonanie prac.

Dlaczego solidne zbrojenie fundamentów płytowych jest tak ważne dla twojej budowy?

Solidne zbrojenie fundamentów płytowych to naprawdę poważna sprawa dla każdej budowy, bo bezpośrednio przekłada się na trwałość, stabilność i, co najważniejsze, bezpieczeństwo całego budynku. To właśnie zbrojenie sprawia, że fundament jest w stanie przenieść wszystkie obciążenia i oprzeć się czynnikom zewnętrznym.

Jeśli coś pójdzie nie tak ze zbrojeniem, możesz spodziewać się poważnych problemów – od pęknięć ścian, przez osiadanie budynku, aż po jego zawalenie. Odpowiednie zasady projektowania, wybór dobrych prętów żebrowanych A-IIIN i precyzyjne wykonanie połączeń to inwestycja, która się opłaca, zapewniając długowieczność i bezawaryjność twojego domu.

Dlatego zawsze musisz przestrzegać zasad, starannie dobierać materiały i unikać typowych błędów w zbrojeniu, o których właśnie rozmawialiśmy. Zdecydowanie polecam skonsultować się z doświadczonym projektantem konstrukcji i zaufanym wykonawcą, a także pilnować, żeby wszystko było zgodne z dokumentacją projektową. Pamiętaj, że solidny fundament to naprawdę podstawa bezpiecznego i trwałego domu.
